Токарный станок
Opti D420x1000 / 1500

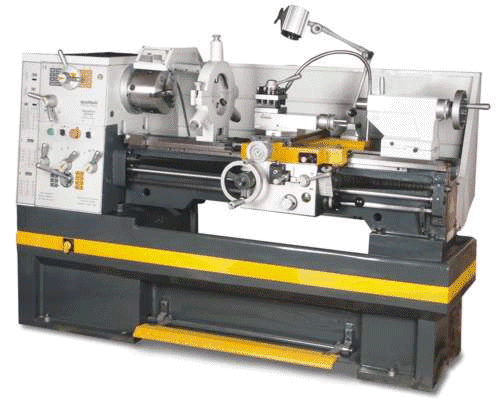

Станок токарный Opti D420x1000



Отличительные особенности станка:

  1. Высокоточные закалённые направляющие станины.
  2. Закаленный шпиндель из высокопрочной легированной стали, установленный на прецизионные роликоподшипники
  3. Закалённые и шлифованные зубчатые колеса и шестерни.
  4. Регулируемая муфта перегрузки ходового винта.
  5. Установка шага всех нарезаемых метрических и дюймовых резьб без смены шестерен гитары, рукояткой на панели управленияч.
  6. Поперечное смещение задней бабки на + /-13 мм для точения длинных конусов.
  7. Подача СОЖ в зону резания, галогеновый светильник.
  8. Тормоз шпинделя.
  9. Цельнолитая тумба-подставка под станок.
  10. Высококачественная электрика Siemens-Elektrik.
  11. Традиционно высокое немецкое качество.

Технические характеристики станка


ХарактеристикиD420x1000/1500
Наибольшая длина обрабатываемой детали, мм1000/1500
Наибольший диаметр обрабатываемой детали, мм
над станиной
над суппортом
над выемкой станины

420
255
590
Частота вращения шпинделя, об/мин45 - 1800
Внутренний конус шпинделяМорзе 6
Присоединительная поверхность шпинделяCamlock ASA D 1-6"
Диаметр сквозного отверстия в шпинделе, мм52
Автоматическая продольная подача, мм/об0,050 - 1,700
Автоматическая поперечная подача, мм/об0,025 - 0,850
Пределы шага нарезаемых резьб
метрической (39), мм
дюймовой (45), ниток на дюйм
модульной (18), модуль
трапецеидальной (21), D.P.

0,2 - 14
2 - 72
0.3 - 3.5
8 - 44
Внутренний конус пиноли задней бабкиМорзе 4
Ход пиноли задней бабки, мм120
Габаритные размеры, мм1940 / 2510 х 1020 х 1580
Электродвигатель, кВт/В4,5 / 380
Масса станка, кг1570 / 1950



Нормы точности станка


Комплект поставки:

  1. 3-х кулачковый патрон Ø 200 мм.
  2. 4-х кулачковый патрон Ø 250 мм.
  3. Планшайба Ø 350 мм
  4. Подвижный и неподвижный люнеты.
  5. Резьбоуказатель.
  6. Система подачи СОЖ в зону резания.
  7. Револьверный позиционный микрометрический упор.
  8. Галогеновый станочный светильник.
  9. Тумба-подставка под станок.
  10. 4-х позиционный резцедержатель.
  11. Защитное ограждение.
  12. Тормоз шпинделя.
  13. Комплект обслуживающего инструмента и сменных шестерен гитары.
  14. Высококачественное масло Mobil-Oil для первой заправки.
  15. Руководство по эксплуатации на русском языке.
