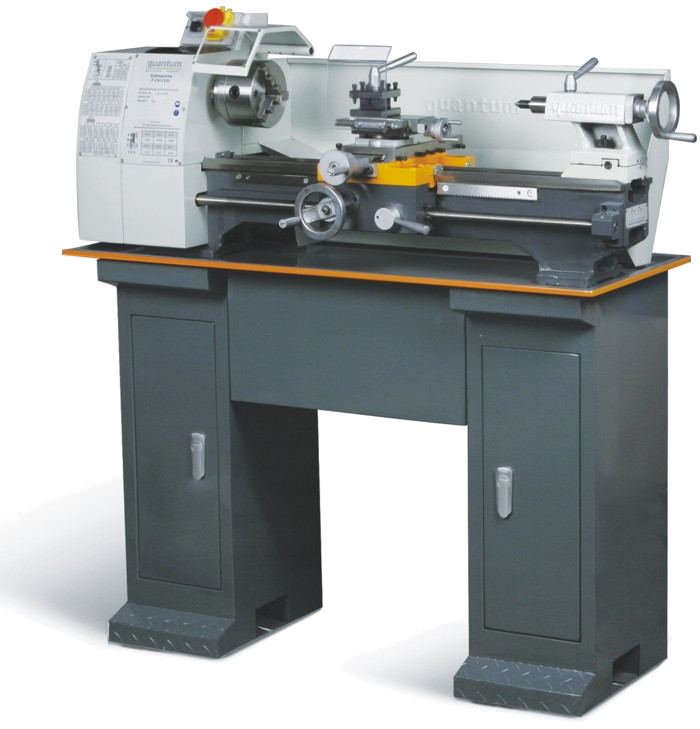

Токарный станок
Quantum D250x400 / D250x550 / Vario
Отличительные особенности станка:
- Модификация Vario: бесступенчатое регулирование вращения шпинделя 95 - 2500 об/мин.
- Высокая точность: погрешность обработанного диаметра не более 0,05 мм.
- Закаленный высокоточный шпиндель (радиальное биение не более 0,009 мм).
- Закаленные направляющие станины (HRC 42 - 52).
- Автоматическая продольная подача.
- Возможность нарезания метрических и дюймовых резьб.
- Возможность поперечного смещения задней бабки для точения длинных конусов.
- Традиционно высокое немецкое качество.
- Возможна установка системы ЧПУ.
Технические характеристики станка
| Характеристики | D250x400 / Vario | D250x550 / Vario | | Наибольший диаметр обрабатываемой детали, мм | 250 | 250 | | Наибольшая длина обрабатываемой детали, мм | 400 | 550 | | Частота вращения шпинделя, об/мин | 125 - 2000 | 125 - 2000 | | Внутренний конус шпинделя | Морзе 3 | Морзе 3 | | Диаметр сквозного отверстия в шпинделе, мм | 21 | 21 | | Пределы шага нарезаемых метрических резьб, мм | 0,4 - 3 | 0,4 - 3 | | Пределы шага нарезаемых дюймовых резьб, ниток на дюйм | 10 - 44 | 10 - 44 | | Внутренний конус пиноли задней бабки | Морзе 2 | Морзе 2 | | Цена деления лимба верхней каретки суппорта, мм | 0,01 | 0,01 | | Цена деления лимба поперечной каретки суппорта, мм | 0,04 | 0,04 | | Цена деления лимба пиноли задней бабки, мм | 0,02 | 0,02 | | Габаритные размеры, мм | 865 х 500 х 500 | 865 х 500 х 500 | | Электродвигатель, кВт/В | 0,75 / 380 (220) | 0,75 / 380 (220) | | Масса станка, кг | 96 | 125 |
Нормы точности станка
Комплект поставки: - 3-х кулачковый патрон 125 мм.
- 4-х позиционный резцедержатель.
- Центры упорные Морзе 2 и Морзе 3.
- Защитное ограждение.
- Поддон для стружки.
- Токарный резец из быстрорежущей стали.
- Комплект сменных шестерен гитары.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
|
