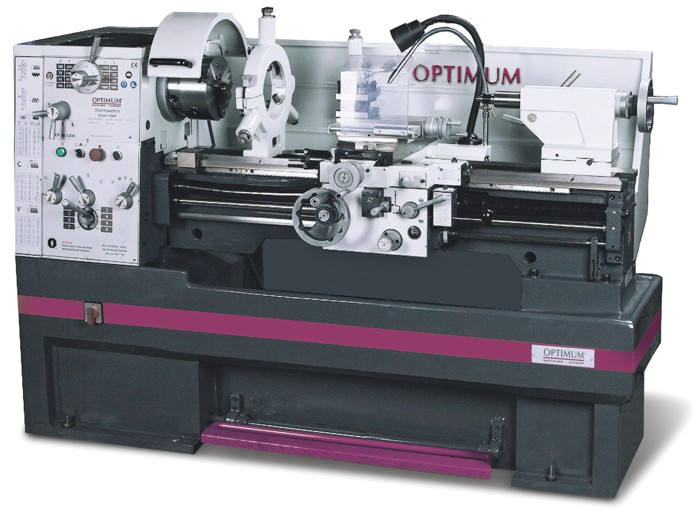

Токарный станок
Opti D420x1000 / 1500
Отличительные особенности станка:
- Высокоточные закалённые направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на прецизионные роликоподшипники
- Закалённые и шлифованные зубчатые колеса и шестерни.
- Регулируемая муфта перегрузки ходового винта.
- Установка шага всех нарезаемых метрических и дюймовых резьб без смены шестерен гитары, рукояткой на панели управленияч.
- Поперечное смещение задней бабки на + /-13 мм для точения длинных конусов.
- Подача СОЖ в зону резания, галогеновый светильник.
- Тормоз шпинделя.
- Цельнолитая тумба-подставка под станок.
- Высококачественная электрика Siemens-Elektrik.
- Традиционно высокое немецкое качество.
Технические характеристики станка
| Характеристики | D420x1000/1500 | | Наибольшая длина обрабатываемой детали, мм | 1000/1500 | Наибольший диаметр обрабатываемой детали, мм
над станиной
над суппортом
над выемкой станины |
420
255
590 | | Частота вращения шпинделя, об/мин | 45 - 1800 | | Внутренний конус шпинделя | Морзе 6 | | Присоединительная поверхность шпинделя | Camlock ASA D 1-6" | | Диаметр сквозного отверстия в шпинделе, мм | 52 | | Автоматическая продольная подача, мм/об | 0,050 - 1,700 | | Автоматическая поперечная подача, мм/об | 0,025 - 0,850 | Пределы шага нарезаемых резьб
метрической (39), мм
дюймовой (45), ниток на дюйм
модульной (18), модуль
трапецеидальной (21), D.P. |
0,2 - 14
2 - 72
0.3 - 3.5
8 - 44 | | Внутренний конус пиноли задней бабки | Морзе 4 | | Ход пиноли задней бабки, мм | 120 | | Габаритные размеры, мм | 1940 / 2510 х 1020 х 1580 | | Электродвигатель, кВт/В | 4,5 / 380 | | Масса станка, кг | 1570 / 1950 |
Нормы точности станка
Комплект поставки: - 3-х кулачковый патрон Ø 200 мм.
- 4-х кулачковый патрон Ø 250 мм.
- Планшайба Ø 350 мм
- Подвижный и неподвижный люнеты.
- Резьбоуказатель.
- Система подачи СОЖ в зону резания.
- Револьверный позиционный микрометрический упор.
- Галогеновый станочный светильник.
- Тумба-подставка под станок.
- 4-х позиционный резцедержатель.
- Защитное ограждение.
- Тормоз шпинделя.
- Комплект обслуживающего инструмента и сменных шестерен гитары.
- Высококачественное масло Mobil-Oil для первой заправки.
- Руководство по эксплуатации на русском языке.
|
