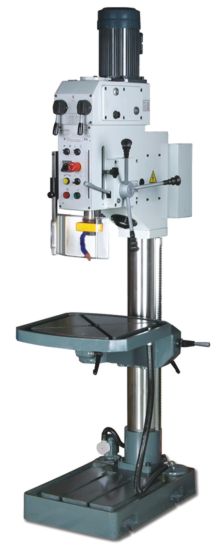

Станок фрезерно-сверлильный
Quantum B40GSP
Отличительные особенности станка:
- Прецизионный сверлильный станок с автоматической подачей пиноли, резьбонарезным устройством и подачей СОЖ в зону резания.
- Тяжелая массивная литая конструкция.
- Толстостенная чугунная колонна.
- Закаленный шлифованный шпиндель, радиальное биение менее 0,010 мм.
- Девятискоростная коробка скоростей в сочетании с двухскоростным главным приводом обеспечивают 18 скоростей вращения шпинделя.
- Шлифованные шестерни, масляные ванны коробок скоростей и подач.
- Большой ход пиноли - 180 мм.
- Массивный точный стол повышенной жесткости с двумя перекрещивающимися Т-образными пазами и двойным эксцентриковым зажимом.
- Массивное точное основание повышенной жесткости с двумя Т-образными пазами для обработки высоких заготовок.
- Интегрированная в сверлильную головку лампа подсветки стола.
- Интегрированная система подачи СОЖ в зону резания.
- Возможность вращения стола на 360° вокруг собственной оси.
- Регулируемый упор глубины сверление.
- Правое / левое вращение шпинделя.
- Подвижный защитный экран большой площади с конечным выключателем.
- Надежный и производительный электродвигатель класса защиты IP54.
Основные технические характеристики станка.
| Характеристики | B40GSP | | Максимальный диаметр сверления в стали, мм | 35 | | Максимальный диаметр сверления в чугуне, мм | 45 | | Максимальная нарезаемая резьба в стали | М24 | | Максимальная нарезаемая резьба в чугуне, мм | М30 | | Частота вращения шпинделя, об/мин | 50 - 1450 | | Автоматическая подача пиноли, мм/об | 0,1 - 0,2
(2 ступени) | | Вылет оси шпинделя, мм | 350 | | Количество скоростей | 18 | | Конец шпинделя | Морзе 4 | | Перемещение пиноли, мм | 180 | | Диаметр колонны, мм | 150 | | Размер стола / Т-образных пазов, мм | 560 х 560 / 18 | | Размер основания / Т-образных пазов, мм | 510 х 500 / 18 | | Максимальное расстояние от шпинделя до стола | 780 | | Максимальное расстояние от шпинделя до основания | 1320 | | Габаритные размеры, мм | 730 х 560 х 2220 | | Электродвигатель, кВт/В | 1,5 / 380 | | Масса станка, кг | 580 |
Комплект поставки: - Быстросменный патрон (0-16 мм) В16.
- Конусная оправка Морзе 4.
- Система подачи СОЖ.
- Интегрированная подсветка стола.
- Руководство по эксплуатации на русском языке.
|
