Токарные станки по металлу

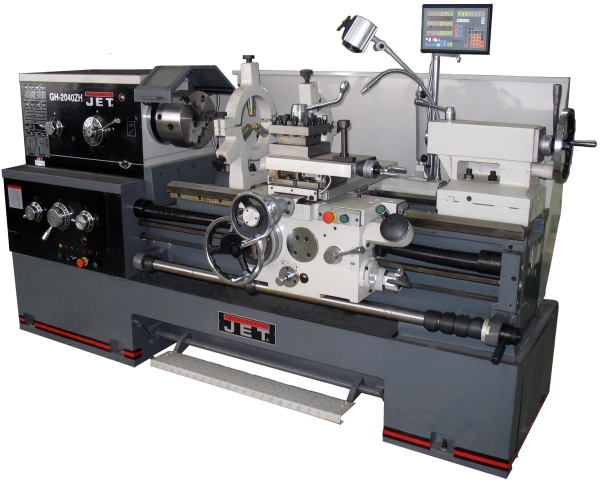

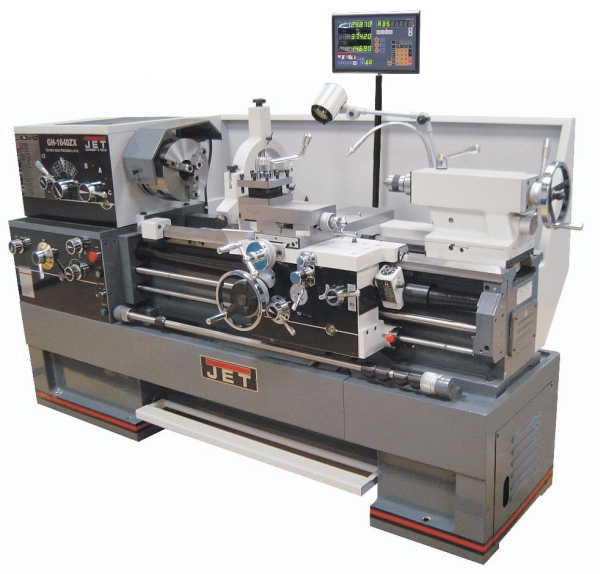

JET Серии ZX Описание станков:Модельный ряд имеет станки Ø от 400 до 660 мм, РМЦ от 1000мм до 3000ммЭксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)Массивная станина станка из серого чугунаЗакаленные в индукционной печи и отшлифованные направляющие станиныПередняя бабка с электромагнитной муфтойМеханизм плавного пуска защищает двигатель и увеличивает срок службы приводаМеханизм привода шпинделя постоянно работает в масляной ваннеДиапазон частот вращения шпинделя от 36 до 1600 об/минСъемный мостик станины, gapКоробка передач позволяет нарезать резьбу без замены шестеренУдобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещенияТолчковый режим работы шпинделяЗакаленные и отшлифованные шестерни в передней бабке и в коробке передачРегулировка зазоров направляющих при помощи клиновых планокЦентрализованная система подачи смазки продольного суппортаРегулируемая в поперечном направлении задняя бабка для обточки конусовПятипозиционный управляющий вал с кулачкамиСтандартная комплектация станка:3-х кулачковый патрон с прямыми/обратными кулачками4-х позиционный резцедержатель с фиксаторомВращающийся упорный центрУпорный центр, переходная втулка, подвижный и неподвижный люнеты, поддон для сбора стружки, задняя защитная стенкаЗащитный экран патрона с концевым выключателемНожной тормоз шпинделя с концевым выключателемУЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знакСистема подвода СОЖГалогенная лампа местного освещенияЛимб для нарезания резьбыВал управления с регулируемыми кулачками (отключение продольной подачи)Концевой упор продольного перемещения, регулируемые опоры станиныИнструмент для обслуживания в инструментальном ящикеТехнические характеристики станков серии ZX| Модель: | GH 1640ZX | GH 1840ZX | GH 1860ZX | GH 1880ZX | GH 2280ZX | | Диаметр вращения над станиной: | 406 мм | 460 мм | 460 мм | 460 мм | 560 мм | | Максимальный диаметр вращения (мост станины): | 657 мм | 698 мм | 698 мм | 698 мм | 775 мм | | Диаметр вращения над поперечной кареткой: | 254 мм | 280 мм | 280 мм | 280 мм | 350 мм | | Длина моста станины: | 310 мм | 310 мм | 310 мм | 310 мм | 310 мм | | Межцентровое расстояние: | 1015 мм | 1015 мм | 1524 мм | 2032 мм | 2032 мм | | Проход шпинделя: | 80 мм | 80 мм | 80 мм | 80 мм | 80 мм | | Главный шпиндель: | МК-7 (МК-5) | МК-7 (МК-5) | МК-7 (МК-5) | МК-7 (МК-5) | МК-7 (МК-5) | | Подсоединение шпинделя:Camlock | D1-8 (DIN 55029) | D1-8 (DIN 55029) | D1-8 (DIN 55029) | D1-8 (DIN 55029) | D1-8 (DIN 55029) | | Скорости: 12 | 25-1800 об/мин | 25-1800 об/мин | 25-1800 об/мин | 25-1800 об/мин | 25-1800 об/мин | | Скорости подачи: | 122 | 122 | 122 | 122 | 122 | | Продольная подача (влево/вправо): | 0,038-2,32 мм/об | 0,038-2,32 мм/об | 0,038-2,32 мм/об | 0,038-2,32 мм/об | 0,038-2,32 мм/об | | Поперечная подача (влево/вправо): | 0,015-0,927 мм/об | 0,015-0,927 мм/об | 0,015-0,927 мм/об | 0,015-0,927 мм/об | 0,015-0,927 мм/об | | Метрическая резьба: 24 | 0,05-20 мм/об | 0,05-20 мм/об | 0,05-20 мм/об | 0,05-20 мм/об | 0,05-20 мм/об | | Дюймовая резьба: 61 | 1 5/8" - 72" TPI | 1 5/8 "-72" TPI | 1 5/8"-72" TPI | 1 5/8"-72" TPI | 1 5/8"-72" TPI | | Максимальный размер инструмента: | 25х25 мм | 25х25 мм | 25х25 мм | 25х25 мм | 25х25 мм | | Поперечный ход каретки: | 228 мм | 228 мм | 228 мм | 228 мм | 280 мм | | Главный ход каретки: | 130 мм | 130 мм | 130 мм | 130 мм | 130 мм | | Ход пиноли задней бабки: | 124 мм | 124 мм | 124 мм | 124 мм | 124 мм | | Пиноль задней бабки: | МК-4 | МК-5 | МК-5 | МК-5 | МК-5 | | Мощность неподвижного люнета: | 9,5 мм-178 мм | 9,5 мм-190 мм | 9,5 мм-190 мм | 9,5 мм-190 мм | 9,5 мм-190 мм | | Мощность попутного люнета: | 12 мм-90 мм | 12 мм-90 мм | 12 мм-90 мм | 12 мм-90 мм | 12 мм-90 мм | | Ширина станины станка: | 340 мм | 340 мм | 340 мм | 340 мм | 340 мм | | Размеры в мм : Длина х Ширина х Высота | 2462х116х1220 | 2462х1016х1241 | 2462х1016х1241 | 3458х1016х1241 | 3320х1040х1400 | | Главный мотор 400 в, 3 фазы, 50 герц | 5,6 квт | 5,6 квт | 5,6 квт | 5,6 квт | 7,5 квт | | Вес: | 2120 кг | 2267 кг | 2628 кг | 2989 кг | 3100 кг |
|
